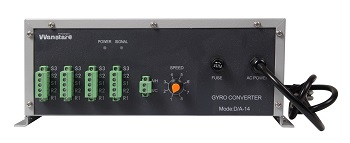

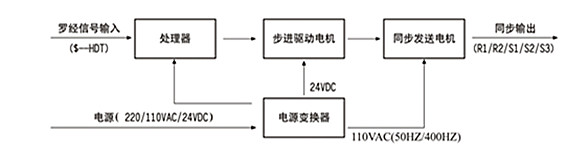

羅經轉換器（數字轉同步D/A-14型）是一種羅經數字信號轉換成同步信號的一種裝置。輸入羅經信號為NMEA0183格式，波特率可調：4800或9600；可識別多種語句：$--HDT、$--HDM、$--HDG，輸出羅經信號為110V正弦波同步模擬信號（R1、R2、S1、S2、S3）。激磁電壓110VAC，比率可調（360 : 1、180 : 1、90 : 1、45 : 1），跟蹤速率可調（8檔）。
羅經轉換器比率為360 : 1;如需調整比率需打開機器面板，通過調整PCB板上的撥碼開關設置
波特率設置 | |||
1 | 2 | 波特率 | |
ON | ON | 4800 | |
OFF | ON | 9600 | |
ON | OFF | 19200 | |
OFF | OFF | 38400 | |
比率設置 | |||
3 | 4 | 比率 | |
ON | ON | 360 ：1 | |
OFF | ON | 180 ：1 | |
ON | OFF | 90 ：1 | |
OFF | OFF | 45：1 | |
1、尺寸：295寬 X 245深 X 120高 mm；
2、供電：220VAC 或 110VAC （可選擇24VDC）；
3、激磁電壓：110VAC；相電壓（0－50VAC）
4、跟蹤速率1－8檔：為適應不同的分羅經（羅經復示器），本裝置可調整跟蹤速率，分為8檔；1檔慢，8檔快，以分羅經不失步為調整基準。
5、工作溫度：-20 — +70度；
6、濕度：相對濕度：< 95%；
7、帶載：可直接驅動方位分羅經1－2個，驅動羅經轉換器1－4個。
